sched_ext简介

长久以来Linux内核都考虑实现一个通用的调度器以应对各种场景，只有少量对外暴露的微调调度器的参数，使得应用端可以更接近理想性能，但sched_ext打破了这种传统。

sched_ext是即将加入Linux 6.12的一种新的调度策略，它支持用户使用BPF程序书写自定义的调度器，完成无须关机的、热插拔式的调度策略更新。

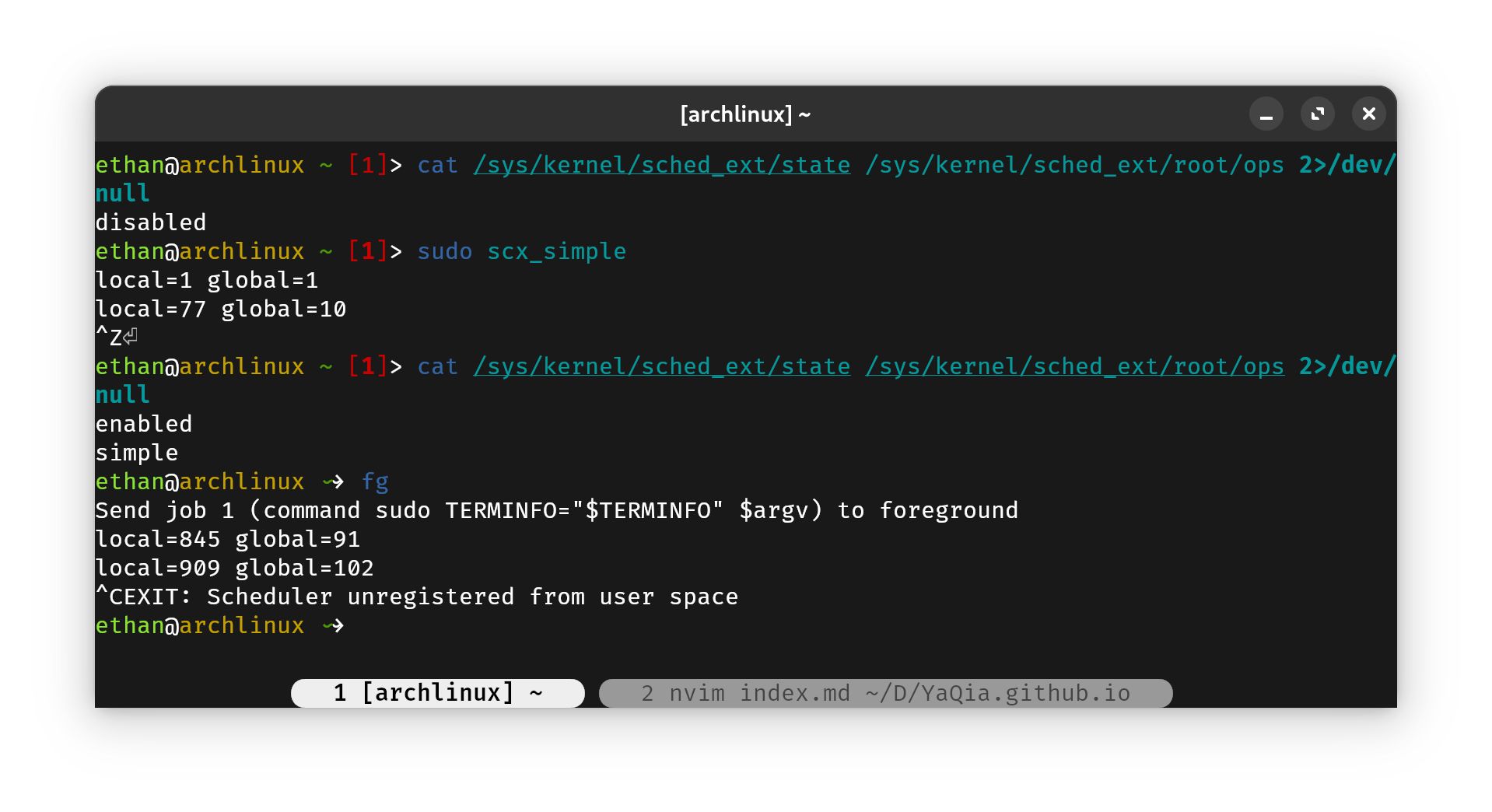

它的使用甚是简单，直接启动对应调度器的用户端应用程序，即可开始使用这种调度策略，而随时可以用Ctrl+C结束这种调度策略。

scx_simple  # 启动simple调度器

注：有的朋友可能会顾虑如果调度器崩溃该怎么办。实际上若调度器崩溃、或走向未预期行为，sched_ext会主动卸载该调度算法，并恢复默认的调度策略（sched_ext在没有装载时默认与sched_fair相同）

Arch Linux安装带sched_ext的Linux内核

CachyOS作为Arch Linux的一个衍生发行版，积极地为x86_64架构的Linux做性能优化，为此甚至不惜为主线Linux打尚未合并的patch。在CachyOS编译的内核中，就已经启用sched_ext的功能。因此只需要安装该系统发布的内核即可。

详细安装过程可以参考scx维护者提供的安装方法

注意⚠️：当前sched_ext的部分功能尚未成熟，其中scx_rustland在笔者实验中出现过崩溃的情况。不建议在个人电脑上直接使用，建议使用虚拟机实验。

添加镜像和相关签名：

sudo pacman-key --recv-keys F3B607488DB35A47 --keyserver keyserver.ubuntu.com
sudo pacman-key --lsign-key F3B607488DB35A47
sudo pacman -U 'https://mirror.cachyos.org/repo/x86_64/cachyos/cachyos-keyring-20240331-1-any.pkg.tar.zst' 'https://mirror.cachyos.org/repo/x86_64/cachyos/cachyos-mirrorlist-18-1-any.pkg.tar.zst'

编辑/etc/pacman.conf，加入如下内容：

# cachyos repos
[cachyos]
Include = /etc/pacman.d/cachyos-mirrorlist

安装CachyOS编译的带sched_ext的内核：

sudo pacman -Sy meson cargo bpf pahole
sudo pacman -Sy cachyos/linux-sched-ext cachyos/linux-sched-ext-headers cachyos/scx-scheds

其他发行版也可以在scx官方找到安装教程

编译带sched_ext的Linux内核

获取sched_ext仓库

由于当前Linux主线并没有并入该特性，故需要下载特殊的Linux kernel仓库，并开启相关编译选项。

下载sched_ext仓库地址：sched_ext.git

注意若要git clone --depth 1加速下载，则需要使用--branch指定正确的分支，否则将默认得到master分支的内容。即：

git clone --depth 1 --branch for-6.12 git://git.kernel.org/pub/scm/linux/kernel/git/tj/sched_ext.git

编译选项选择

如果你事先安装好了带sched_ext的内核，则直接将内核配置生成一份.config即可：

zcat /proc/config.gz > .config      # 仅对Arch系发行版

注：这一步不同发行版有所不同，请参考对应发行版的编译选项配置存放位置

另注：编译时可以尽量将驱动的编译取消，这样可以节省大量编译时间

如果你的发行版没有办法直接安装带sched_ext的内核，请按下面的方法开启编译选项：

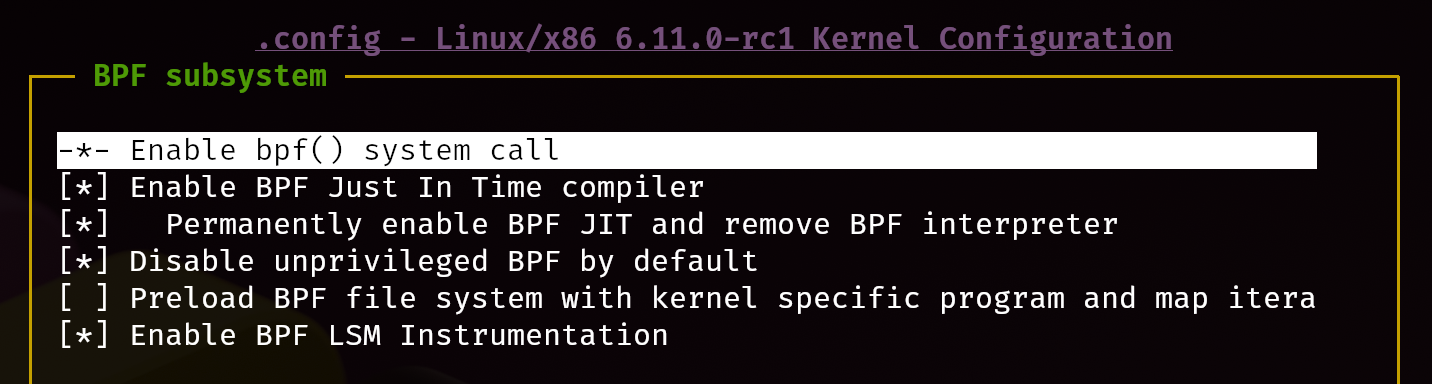

  1. General setup -> BPF subsystem -> Enable bpf() system call
  2. General setup -> Extensible Scheduling Class

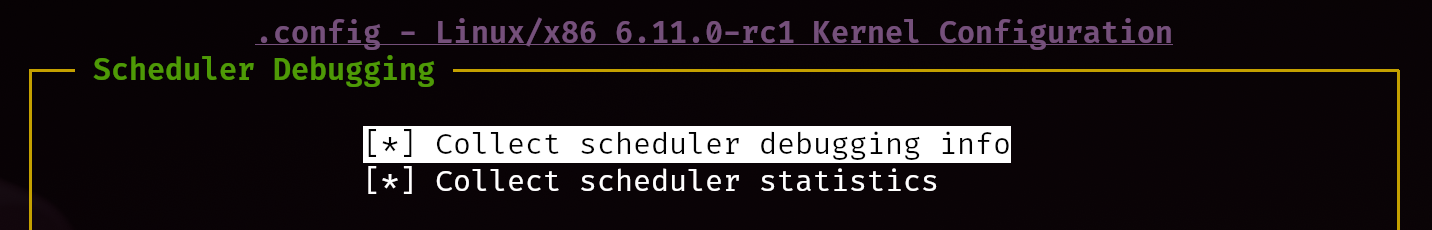

  3. Kernel Hacking -> Scheduler Debugging

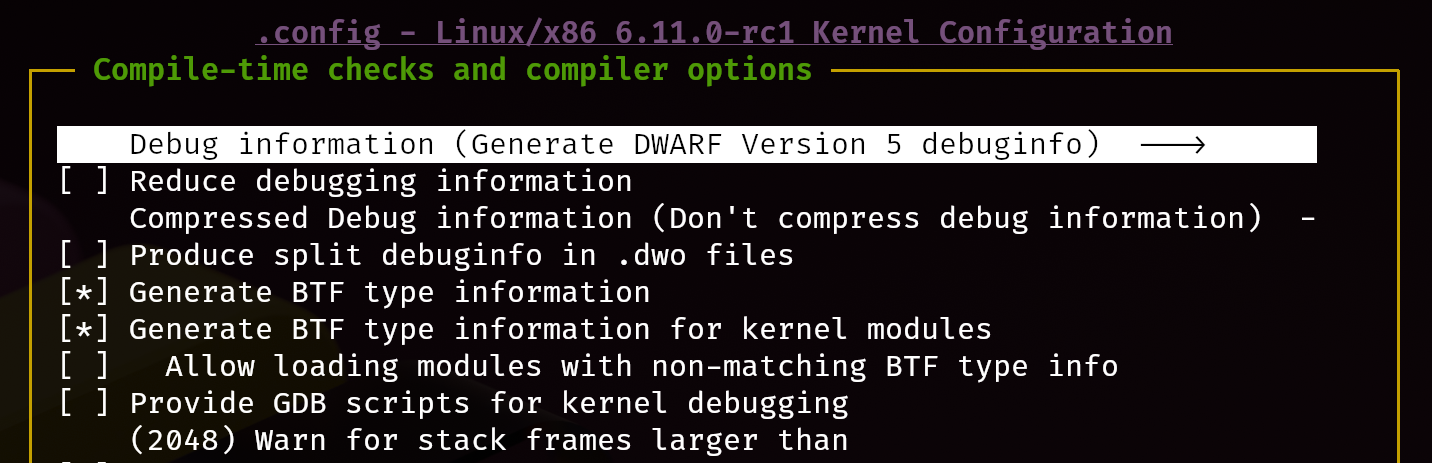

  4. Kernel Hacking -> Compile-time checks and compiler options -> Debug information (Generate DWARF Version 5 debuginfo)

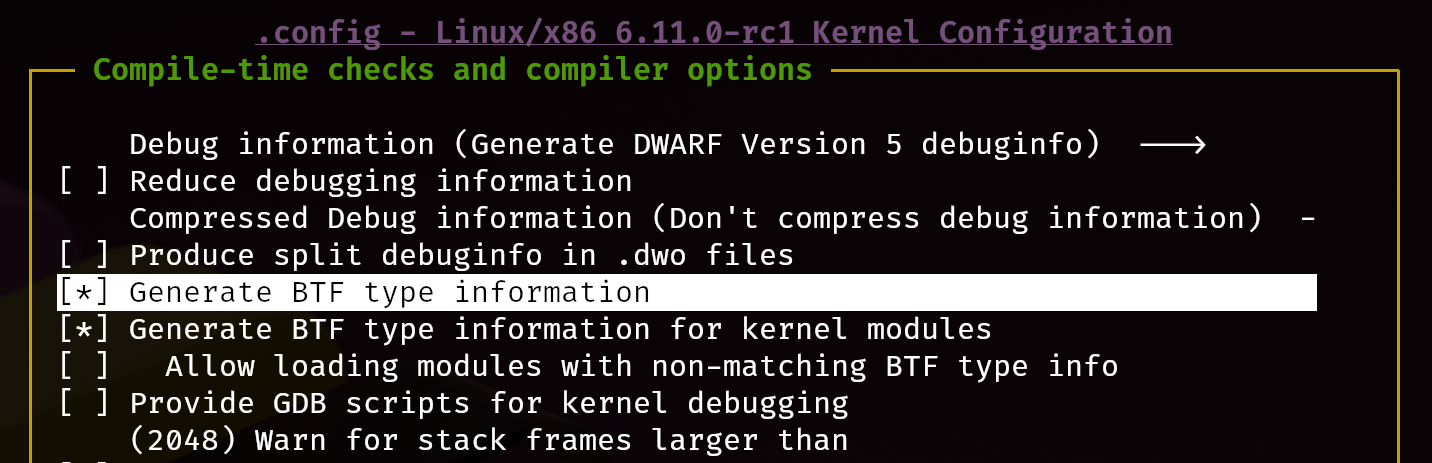

  5. Kernel Hacking -> Generate BTF type information

完成配置后开始编译即可：

make CC=clang -j(nproc) # fish写法，在bash是-j$(nproc)

Tips: 关于如何让Linux内核编译时生成compile_commands.json，请看我的这一篇博客

除了编译内核外，还需要编译tools/sched_ext的代码，这里面的代码才是sched_ext自定义调度器逻辑实现的部分

make CC=clang LLVM=1 -j(nproc)

注：有No such file or directory的情况请安装相应的程序

另注：可以使用bear – make的方式来生成编辑器需要的compile_commands.json

完成编译后即可测试自定义的调度器的执行情况：

sudo ./build/bin/scx_simple

撰写简单的sched_ext调度器

为了能够自己手写一个sched_ext调度器，我们需要参考scx_simple的范例程序。

调度周期（Scheduling Cycle）

DSQ是sched_ext使用的内部调度队列数据结构，它的全称是dispatch queue，在系统内部有每个CPU独享的SCX_DSQ_LOCAL和所有CPU共享的SCX_DSQ_GLOBAL。

同时DSQ也可以被用户自定义创建，这样就可以形成用户DSQ和内核DSQ的双层结构。它可以通过scx_bpf_create_dsq完成创建。

注：默认情况下，SCX_DSQ_GLOBAL和SCX_DSQ_LOCAL都只支持FIFO（即只支持scx_bpf_dispatch调用），而自定义DSQ则支持优先级排序（即支持scx_bpf_dispatch_vtime调用）。

下面简要说明唤醒任务是如何调度和执行的。

  1. 当任务唤醒时，ops.select_cpu() 是调用的第一个操作。这有两个目的：一、CPU较优选型提示。其次，如果空闲，则唤醒所选CPU。

    ops.select_cpu()选择的CPU 是一个优化提示，而不是绑定。实际的决定是在调度的最后一步做出的。 但是，如果ops.select_cpu()返回的CPU与任务最终运行的CPU匹配，则性能会略有提升。

    选择CPU的副作用之一是将其从空闲状态唤醒。当select_cpu返回的CPU是一个空闲CPU时，则该CPU会被系统唤醒。 虽然BPF调度程序可以使用scx_bpf_kick_cpu()帮助程序唤醒任何cpu，但明智地使用ops.select_cpu()可以更简单、更高效。

    通过调用scx_bpf_dispatch()，可以立即将任务从ops.select_cpu()分派到DSQ。如果任务从ops.select_cpu()调度到SCX_DSQ_LOCAL，则它将被调度到ops.select_cpu()的返回值对应的CPU的本地DSQ。 此外，直接从ops.select_cpu()调度将导致跳过ops.enqueue()回调。

    注：调度程序核心将忽略无效的CPU选择。例如，如果它超出了任务允许的cpumask范围。

  2. 一旦选择了目标CPU，就会调用ops.enqueue()（除非任务是直接从ops.select_cpu()分派的）。ops.enqueue()可以做出以下决定之一：

    • 通过分别使用SCX_DSQ_GLOBAL或SCX_DSQ_LOCAL调用scx_bpf_dispatch()，立即将任务分派到全局或本地 DSQ。
    • 通过使用小于 2^63 的DSQ ID调用scx_bpf_dispatch()立即将任务分派到自定义DSQ。
    • 在BPF程序中对任务进行排队（利用BPF程序自定义的数据结构）。

    注：这里的SCX_DSQ_LOCAL指的并不是当前运行enqueue所在的CPU，而是由select_cpu得到的CPU。

  3. 当CPU准备好调度时，它首先查看其本地DSQ (local DSQ)。如果为空，则它会查看全局DSQ (global DSQ)。如果仍然没有要运行的任务，则会调用ops.dispatch()，它可以使用以下两个函数来填充本地DSQ。

    • scx_bpf_dispatch()将任务分派到 DSQ。可以使用任何目标DSQ - SCX_DSQ_LOCAL、SCX_DSQ_LOCAL_ON | cpu、SCX_DSQ_GLOBAL或自定义DSQ。虽然目前无法在持有BPF锁的情况下调用scx_bpf_dispatch()，但这一问题正在开发中并将受到支持。scx_bpf_dispatch()安排调度而不是立即执行被调度任务。最多可以有ops.dispatch_max_batch待处理任务。
    • scx_bpf_consume()将任务从指定的非本地DSQ转移到调度DSQ。持有任何BPF锁时无法调用此函数。scx_bpf_consume()在尝试使用指定的DSQ之前刷新待调度的任务。

  4. ops.dispatch()返回后，如果本地DSQ中有任务，则CPU运行第一个任务。如果为空，则执行以下步骤：

    • 尝试消耗全局DSQ。如果成功，则运行该任务。
    • 如果ops.dispatch()已分派任何任务，请重试＃3。
    • 如果前一个被调度任务是SCX任务并且仍然可以运行，则继续执行它（详情请参阅SCX_OPS_ENQ_LAST）。
    • 进入空闲状态。

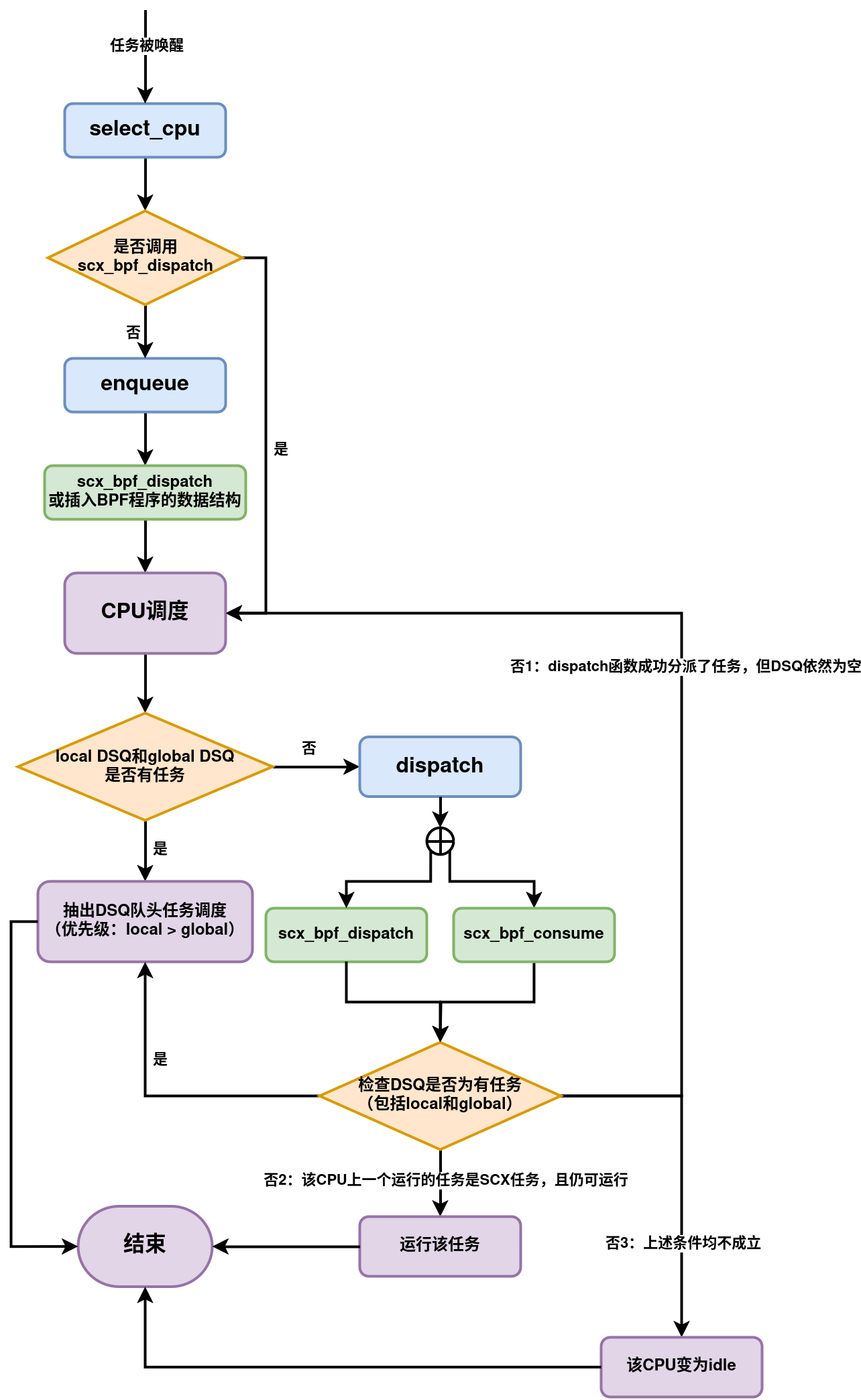

调用流程如下流程图所示，其中紫色代表内核接管部分，蓝色代表要实现的代码，绿色表示可以调用的bpf_helper函数。

`sched_ext`调度周期流程

BPF程序

在写C语言版本的BPF程序的时候，通常需要两部分的代码：

  1. BPF字节码对应的BPF程序，需要加载进入内核空间运行；
  2. 用户空间的BPF loader，依赖于libbpf。

注：若使用bcc tools的Python或bpftrace语言的方式写BPF程序，则不需要将代码手动分解为两部分，一份代码即可完成加载和编译运行的操作。 但我们需要书写内核调度器代码，所以更推荐以C语言/rust语言的方式实现。

另注：可以参考Linux核心设计：BPF来了解BPF在Linux中的编写方法。

在我们要阅读的scx_simple的代码中，scx_simple.bpf.c是要加载到内核的BPF字节码对应的程序；scx_simple.c是加载器和前端的终端输出界面。

知道流程后再来看scx_simple.bpf.c的实现：

SCX_OPS_DEFINE(simple_ops,
	      .select_cpu		= (void *)simple_select_cpu,
	      .enqueue			= (void *)simple_enqueue,
	      .dispatch 		= (void *)simple_dispatch,
	      .running			= (void *)simple_running,
	      .stopping	   = (void *)simple_stopping,
	      .enable			= (void *)simple_enable,
	      .init		    	= (void *)simple_init,
	      .exit		    	= (void *)simple_exit,
	      .name		    	= "simple");

在sched_ext的实现中，需要使用各种宏，SCX_OPS_DEFINE是其中用来注册实现的回调函数的宏。

默认情况下，所有的回调实现都可以缺省，只需要name项即可。（都有默认实现）

s32 BPF_STRUCT_OPS_SLEEPABLE(simple_init)
{
	return scx_bpf_create_dsq(SHARED_DSQ, -1);
}

void BPF_STRUCT_OPS(simple_exit, struct scx_exit_info *ei)
{
	UEI_RECORD(uei, ei);
}

初始化的时候创建了自定义的DSQ队列（一个共享队列），传入的第二个参数-1表示其numa节点设置为-1（即NUMA_NO_NODE）。

// Enable BPF scheduling for a task
// enable is paired with disable
void BPF_STRUCT_OPS(simple_enable, struct task_struct *p)
{
	p->scx.dsq_vtime = vtime_now;
}

enable的时候将虚拟时间设置为vtime_now，它通过下面的方法记录了当前最新的在运行的任务的vtime：

void BPF_STRUCT_OPS(simple_running, struct task_struct *p)
{
	if (fifo_sched)
		return;

	/*
	* Global vtime always progresses forward as tasks start executing. The
	* test and update can be performed concurrently from multiple CPUs and
	* thus racy. Any error should be contained and temporary. Let's just
	* live with it.
	*/
	if (vtime_before(vtime_now, p->scx.dsq_vtime))
		vtime_now = p->scx.dsq_vtime;
}

void BPF_STRUCT_OPS(simple_stopping, struct task_struct *p, bool runnable)
{
	if (fifo_sched)
		return;

	/*
	* Scale the execution time by the inverse of the weight and charge.
	*
	* Note that the default yield implementation yields by setting
	* @p->scx.slice to zero and the following would treat the yielding task
	* as if it has consumed all its slice. If this penalizes yielding tasks
	* too much, determine the execution time by taking explicit timestamps
	* instead of depending on @p->scx.slice.
	*/
	p->scx.dsq_vtime += (SCX_SLICE_DFL - p->scx.slice) * 100 / p->scx.weight;
}
