eBPF内容介绍

背景知识

eBPF提供一种嵌入内核的跟踪事件记录的检测方式—— 其中跟踪事件记录指将某一个事件源的原始信息通过用户指定的方式（而不是内部程序写死的日志）进行记录

它可以让你使用一种eBPF提供的BPF指令（类似Java的字节码指令的虚拟指令），在经过验证器(verifier)检验没有危害内核的代码后，交由内核中的BPF虚拟机执行事件源的插入用以完成采样

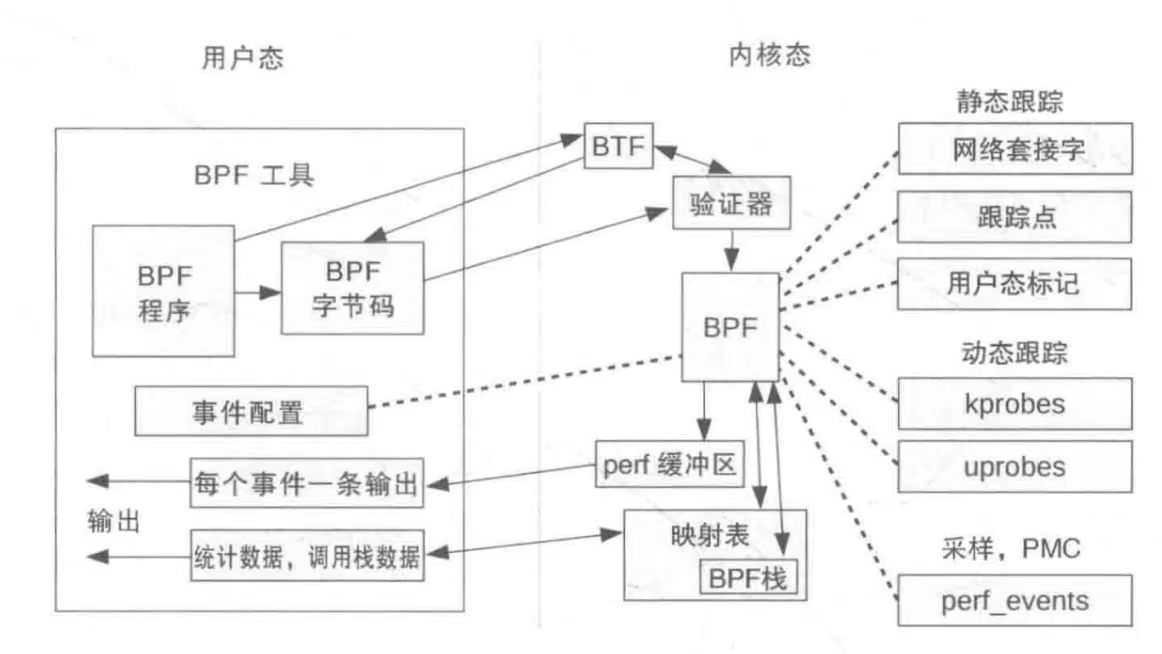

eBPF跟踪技术

图中映射表是BPF程序的“数据段”，内部存储了BPF程序全局可访问的数据，以键值对的形式进行访问

注1：图中的BTF是用来提供BPF程序的数据类型、函数信息和行信息的调试符号数据格式（BTF ELF规范包括内核API和BTF ELF格式）

注2：为什么要用BPF指令，而不是直接使用本机的机器指令？

很大的原因就是很难形式化验证代码中的机器指令是否会危害内核

使用BPF这样功能受限的指令集可以保证内核不被破坏

注3：使用虚拟指令是否会导致其运行效率堪忧？

实际上不会，因为它使用了JIT（即时编译）技术，保证每一次实际运行的都是编译好的机器指令，充分流水化和乱序执行

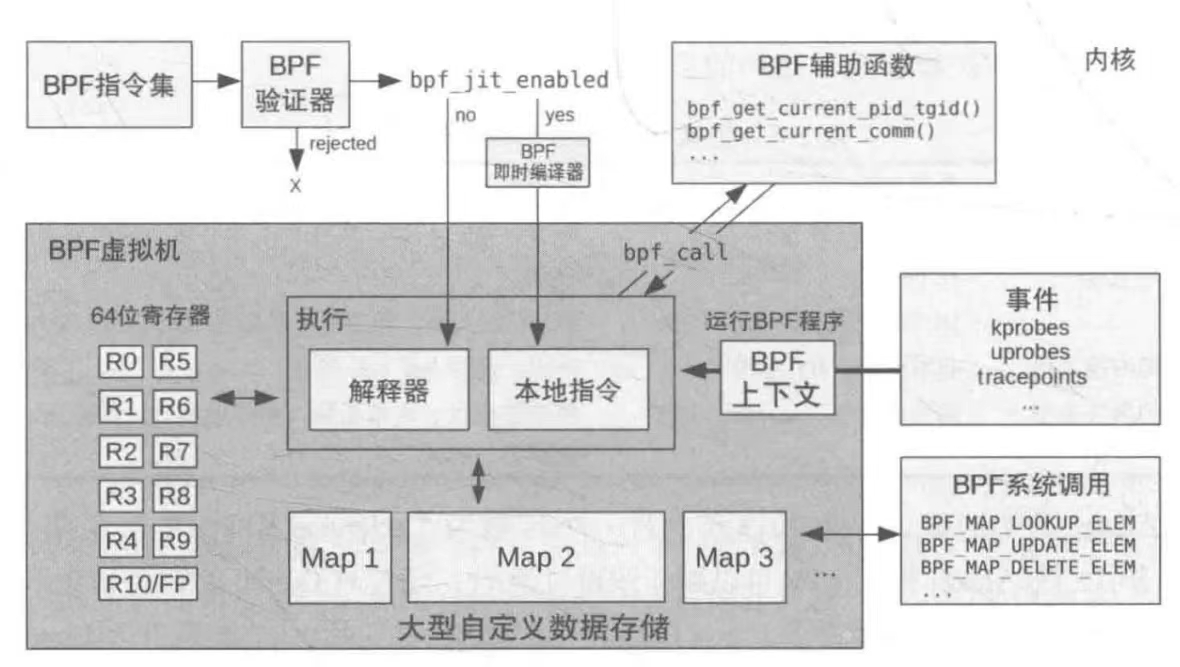

eBPF内部结构

为了保证BPF程序的运行不会破坏正常的内核执行（安全性），BPF程序不允许随意调用内核函数，而是使用内核专门提供的BPF可以调用的辅助函数(helper functions)

man 7 bpf-helpers   # 罗列了当前内核支持的BPF辅助函数

故而，BPF程序不能直接调用printk，而是使用bpf_trace_printk

内核还提供了用户程序可以呼叫的BPF系统调用，使用bpf(2)系统调用的第一个参数传递选择BPF系统调用类型

为什么性能工具需要BPF技术？

从功能上看，BPF工具和以往Linux内核传统的技术几乎无异：

ftrace同样可以实现以下功能：

  1. 某个函数触发后函数调用栈父函数和子函数的执行时间分析
  2. 函数调用总时长统计
  3. 函数在何时被调用的时间戳记录
  4. 正则匹配的内核函数插桩功能

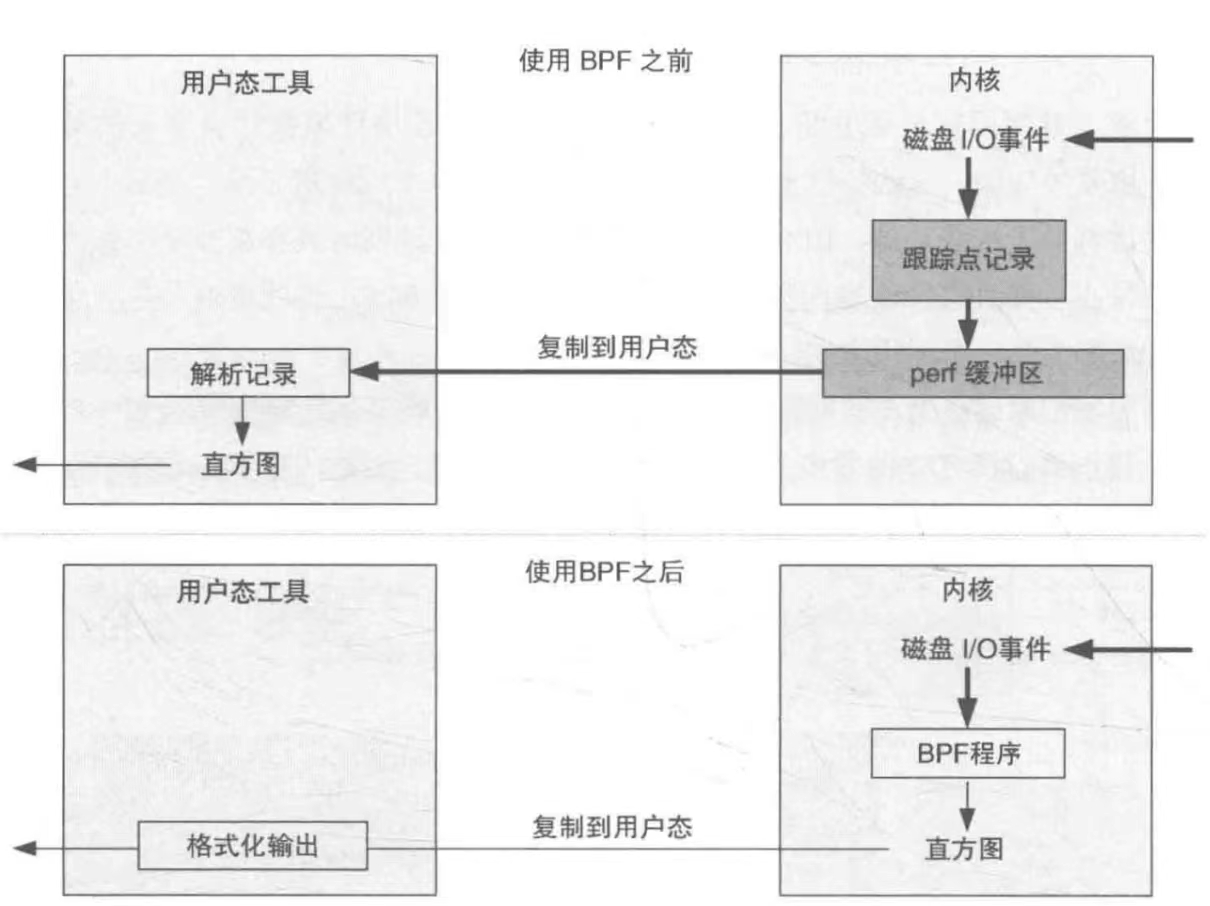

BPF真正突出的优势在于：它可以将数据处理留在内核态完成，而不需要将大量的待分析数据从内核态拷贝到用户态，让用户态前端做解析

BPF的技术优势

实际上，BPF工具不仅可以作为性能工具，还可以作为内核模块的一个有力替代工具——它能保证你实现的内核功能是安全的，从而防止因为内核模块而破坏整个系统运行的情况产生

BCC & bpftrace

使用BPF指令直接编写BPF程序过于繁琐，通常我们使用BCC(BPF Compiler Collection)或bpftrace编写BPF程序

前者是编写内核BPF程序的C语言环境，也提供了其他高级语言的用户端接口；后者提供专门用于创建BPF工具的bpftrace脚本语言支持

BCC和bpftrace二者具有互补性，bpftrace编写功能强大的单行程序和短小的脚本时十分理想；BCC适合开发复杂的脚本和作为后台进程使用

注：本人在写内核函数调用次数监控的时候使用了bpftrace，但后续容器化使用时遇到了一些困难：对于需要不定长时间的事件收集，它需要接收SIGINT来打印结果并退出前台的事件收集程序，而容器很难使用这种交互方式来收集数据

故而在后续的BPF技术做事件跟踪记录时可能会使用BCC的C语言程序进行（加入网络通信端口的REST API作为控制监控程序的入口）

事件源

事件源可以分为静态插桩、动态插桩和性能监控计数器等，下面将一一讲解

静态插桩

包括tracepoints和USDT(user-level statically defined tracing)，前者用于内核，后者用于用户态程序

tracepoints

tracepoints是内核定义的，用户无法根据自己的需要在任意地方添加tracepoint，但也正因如此，其插桩效率比动态插桩要高

它的实现利用了“静态跳转补丁”技术，实现如下：

  1. 内核编译阶段在tracepoint位置插入一条不做任何工作的指令（x86-64中使用了5个字节的nop指令，保证可以被替换为5个字节的jmp指令）
  2. 函数尾部return替换为一个tracepoint处理函数的jmp指令，该函数也叫跳板函数（trampoline），该函数会遍历一个存储tracepoint探针回调函数的数组（在内核中就有这个函数，但数组是在数据段动态添加删除的）
  3. 执行过程中，某个tracepoint启用时：
    1. 在tracepoint回调函数数组插入一条新的回调函数（以RCU形式同步更新）
    2. 若该tracepoint之前为禁用状态（disable状态），nop指令地址会被覆盖为jmp指令用以跳转到跳板函数
  4. 禁用某个tracepoint时：
    1. 在tracepoint回调函数数组中删除该回调函数（以RCU形式同步更新）
    2. 若最后一个回调函数被删除，则将jmp指令改回nop指令

上述实现原理也说明了一件事：单个tracepoint是可以承载多个插桩函数的

BCC和bpftrace提供的tracepoints支持接口：

在bpftrace中tracepoint探针使用实例如下：

sudo bpftrace -e 'tracepoint:sched:sched_process_exec { printf("exec by %s\n", comm); }'
USDT

用户态预定义静态跟踪，提供用户空间的tracepoints

其实现方式与tracepoints是类似的，也是修改编译程序时预留的nop指令为jmp指令（x86）

BCC和bpftrace提供的USDT支持接口：

动态插桩

动态插桩可以分为kprobes和uprobes，前者用于内核态函数插桩，后者用于用户态函数插桩

kprobes

kprobes技术包括了kprobe插桩和kretprobe插桩，二者联动可以实现函数执行时间的统计等特殊应用

  1. 将原本要执行的指令复制并保存
  2. 利用调试中断覆盖函数入口第一条指令（x86-64中是int3，一个字节，可以保证不会覆盖超过一条指令，如果开了优化是jmp指令以减少上下文切换开销）
  3. 断点程序检查断点是否为kprobes注册，是则执行kprobes处理函数
  4. 处理函数中保存了被复制的原本要执行的指令，原始指令在该处理函数内被执行
  5. 调试中断返回，执行流回到被探测指令之后的正常执行流
  6. 当kprobe被删除时，原始的字节内容会被复制回目标地址，这样这些指令就回到它们的初始状态
  1. 对函数入口进行kprobe插桩
  2. 当函数入口被kprobe命中后，将返回地址保存并替换为一个跳板(trampoline)函数地址
  3. 当函数最终返回时（ret指令），CPU将控制交给跳板函数（jmp指令跳转）
  4. kretprobe处理完成后回到之前保存的地址（ret指令返回）
  5. 不再需要kretprobe时，函数入口的kprobe就被移除了

比较kprobe和tracepoint的原理实现可以看出：kprobes会破坏流水线，总是需要单步执行正常执行流的指令；而tracepoints只是修改了编译器预留的nop指令，不会破坏流水线

故而在实际使用中，能够用tracepoints插桩做性能分析的就不要使用kprobes

BCC提供attach_krpobe()/attach_kretprobe()函数；bpftrace提供kprobe/kretprobe探针类型作为kprobes的插桩接口

uprobes

uprobes也包括了uprobe和uretprobe两种插桩，它们的实现和kprobes类似

BCC提供attach_uprobe()/attach_uretprobe()函数；bpftrace提供uprobe/uretprobe探针类型作为uprobes的插桩接口

性能监控计数器

PMC（Performance monitoring counter）主要是指硬件支持的可编程计数器

PMC是性能分析中至关重要的资源，可以最大限度降低性能分析和监控本身带来的性能开销，同时还能监控一般软件无法监控的细粒度性能分析内容（例如缓存命中率、IPC、阻塞指令周期、内存和设备总线利用率等）
